BETONBLOCK®: EQUIPOS DE ELEVACIÓN

Mueva los bloques de concreto al lugar deseado con nuestro práctico equipo de elevación y izado

La gama de equipos de elevación de Betonblock®

1. Pinzas para bloques de concreto;
2. Vigas de elevación;
3. Cadenas de elevación;
4. Repuestos.

¿Qué equipos de elevación y izado necesita para mover bloques de concreto?

¿Por qué comprar equipos de elevación en Betonblock®?

Descubra la gama única y extensa de Betonblock®

¿Equipos de elevación personalizados? Contáctenos

Preguntas frecuentes sobre los equipos de elevación para bloques de hormigón

Los bloques de hormigón son pesados y, por ello, deben trasladarse con el equipo de elevación adecuado. En función del peso, las dimensiones y la forma en que se quiera levantar el bloque, se pueden utilizar, entre otros, pinzas para bloques de hormigón, balancines de elevación, cadenas de elevación y anclajes de elevación embebidos en el hormigón. A continuación encontrarás respuestas a las preguntas más frecuentes sobre los equipos de elevación de Betonblock®.

¿Cómo se levantan los bloques de hormigón?

Los bloques de hormigón se pueden levantar de varias maneras. Con una pinza para bloques de hormigón, el bloque se sujeta por el exterior y la pinza se puede conectar a un vehículo de elevación adecuado mediante un balancín compatible. Otra opción es colocar anclajes de elevación en el bloque durante el vertido. Una vez que el hormigón haya fraguado lo suficiente, se pueden fijar a ellos ganchos y cadenas de elevación adecuados. Otro método consiste en instalar un rotador en la carretilla elevadora, lo que permite levantar, inclinar y girar el bloque al mismo tiempo. El método más adecuado depende del peso, las dimensiones y el uso previsto del bloque. Antes de cada operación de elevación, comprueba siempre la carga admisible de todos los componentes utilizados y asegúrate de que nadie se encuentre debajo de una carga suspendida.

¿Qué pinza debo utilizar para mis bloques de hormigón?

Elige una pinza para bloques de hormigón teniendo en cuenta tanto la anchura como el peso del bloque. La CL40 tiene una abertura de sujeción de 30 a 40 cm y una capacidad de carga máxima de 2.000 kg. La CL60 es adecuada para bloques de entre 30 y 60 cm de anchura y tiene una capacidad máxima de 2.500 kg. La CL80 tiene una abertura de sujeción de 40 a 80 cm y admite una carga máxima de 3.750 kg. El peso del bloque siempre debe estar dentro de la capacidad máxima de la pinza elegida y de los demás equipos de elevación.

La CL40 es adecuada para bloques de 30 y 40 cm de anchura.

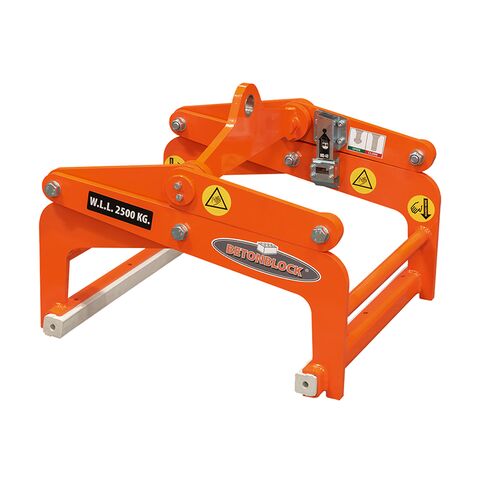

La CL60 es adecuada para bloques de 30, 40, 50 y 60 cm de anchura.

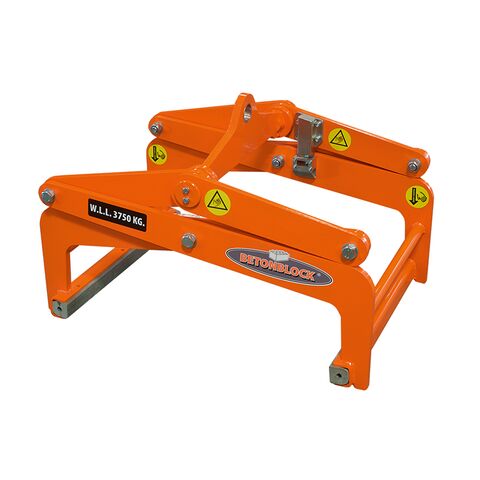

La CL80 es adecuada para bloques de 40, 50, 60, 70 y 80 cm de anchura.

¿Necesito todos los equipos de elevación o basta con uno?

No siempre es necesario utilizar todos los equipos de elevación. Los componentes necesarios dependen del método de elevación elegido. Por ejemplo, una pinza para bloques de hormigón se utiliza junto con un balancín compatible y un vehículo de elevación adecuado. Si optas por anclajes de cabeza esférica embebidos en el hormigón, además de los anclajes necesitarás, entre otros elementos, ganchos de elevación adecuados y una cadena de elevación compatible. Por tanto, configura siempre el sistema de elevación completo en función del bloque y de cómo quieras trasladarlo.

¿Qué métodos de elevación existen para los bloques de hormigón?

Betonblock® ofrece distintas soluciones para trasladar bloques de hormigón. Existen tres métodos principales: mediante anclajes, mediante una pinza o mediante un rotador. La gama incluye, entre otros productos, pinzas para bloques de hormigón, rotadores, balancines de elevación simples y dobles, cadenas de elevación, anclajes de cabeza esférica, imanes, manguitos de goma y ganchos de elevación universales. También hay piezas de repuesto disponibles, como las gomas para las pinzas. De este modo, puedes configurar una solución de elevación adaptada a tus bloques de hormigón y a tu forma de trabajar.

¿Cómo elijo el equipo de elevación adecuado para el peso y las dimensiones de mi bloque de hormigón?

Primero, comprueba el peso y las dimensiones del bloque. A continuación, elige un equipo de elevación cuyo rango de trabajo y carga admisible sean adecuados para el bloque. Ten en cuenta todo el sistema de elevación: no solo la pinza o el anclaje, sino también el balancín, la cadena, el gancho de elevación, el vehículo de elevación y cualquier otro elemento de conexión deben ser adecuados para la carga. Nunca superes la capacidad de carga máxima indicada para el componente más débil del sistema. El método elegido debe adaptarse a tu forma de trabajar.

¿Los equipos de elevación de Betonblock® son adecuados para cualquier bloque de hormigón?

Sí, siempre que los bloques se hayan fabricado con moldes de BETONBLOCK. Sin embargo, no todos los equipos de elevación son adecuados para todos los tamaños de bloque. Por ejemplo, las pinzas tienen un rango de sujeción específico, como 80x80, 60x60 o 40x40, y una capacidad de carga máxima. Si se utilizan anclajes, el tipo de anclaje, la capacidad de carga, la posición y los demás componentes del sistema también deben ser adecuados para el bloque correspondiente. Por eso, comprueba siempre de antemano qué combinación es apropiada para las dimensiones y el peso de tu bloque.

¿Cuándo necesito un balancín de elevación doble en lugar de uno simple?

Un balancín doble ofrece más posibilidades cuando se quieren levantar bloques o placas de hormigón tanto en sentido longitudinal como transversal. El balancín doble de elevación de Betonblock® dispone de un segundo punto de fijación para este fin y tiene una capacidad de carga máxima de 5.000 kg. El balancín que necesitas depende de cómo quieras sujetar el bloque, de la pinza utilizada y de la capacidad de carga admisible del sistema de elevación completo.

¿Cómo se fijan los equipos de elevación a un bloque de hormigón o a un molde?

Depende del sistema de elevación utilizado. Una pinza sujeta el bloque de hormigón endurecido por el exterior y se conecta al vehículo de elevación mediante un balancín compatible. En un sistema con anclajes de elevación, estos se colocan en la posición correcta dentro del hormigón durante el vertido. Cuando el hormigón haya alcanzado una resistencia suficiente, se puede conectar un gancho de elevación adecuado al anclaje de cabeza esférica. Sigue siempre las especificaciones del producto y las instrucciones de seguridad de todos los equipos de elevación utilizados.

¿Cómo se fija un imán dentro del molde para bloques de hormigón?

El imán sirve para mantener el anclaje de cabeza esférica en la posición deseada dentro del molde de acero antes del vertido. El anclaje se conecta al imán mediante el manguito de goma correspondiente. Coloca el imán en la posición prevista y comprueba antes del vertido que el anclaje esté correctamente colocado y bien sujeto. La posición exacta del anclaje de elevación es importante para soportar de forma segura la carga del bloque terminado y, por tanto, debe adaptarse al peso, la geometría y el plan de elevación elegido.

¿Cómo se instala un anclaje de cabeza esférica en un bloque de hormigón?

El anclaje de cabeza esférica se coloca en el molde antes del vertido y después queda embebido en el hormigón. Se puede utilizar un imán para anclajes y un manguito de goma para mantenerlo en su sitio durante el vertido. El anclaje debe quedar suficientemente anclado en el hormigón y colocarse en una posición adecuada. Determina siempre su posición y la capacidad de carga necesaria en función del peso del bloque, la resistencia del hormigón, la configuración de elevación y las especificaciones del sistema de anclaje utilizado.

¿Cuántos anclajes de elevación necesito para un bloque de hormigón?

Dos. El número necesario de anclajes no puede determinarse únicamente a partir del peso del bloque. También influyen las dimensiones, el centro de gravedad, la posición de los anclajes, los ángulos de elevación, la resistencia del hormigón y la carga de cada anclaje. Utiliza siempre el plan de elevación y anclaje prescrito para el bloque correspondiente. No des por hecho, por ejemplo, que un solo anclaje de 2,5T es suficiente para un bloque que pesa menos de 2,5 toneladas. Por eso recomendamos utilizar siempre dos anclajes de 2,5T por bloque.

¿Qué pinza CL necesito?

Para bloques de hormigón de entre 30 y 40 cm de anchura, puedes utilizar la CL40, siempre que el bloque no pese más de 2.000 kg. La CL60 tiene un rango de sujeción de 30 a 60 cm y una capacidad máxima de 2.500 kg. Para bloques de entre 40 y 80 cm de anchura, está disponible la CL80, con una capacidad máxima de 3.750 kg. Antes de elegir una pinza, comprueba siempre tanto la anchura real del bloque como su peso.

La CL40 es adecuada para bloques de 30 y 40 cm de anchura.
La CL60 es adecuada para bloques de 30, 40, 50 y 60 cm de anchura.
La CL80 es adecuada para bloques de 40, 50, 60, 70 y 80 cm de anchura.

¿Cómo saco el imán del molde?

El imán es una herramienta reutilizable y no se queda dentro del bloque de hormigón. Cuando el hormigón haya fraguado lo suficiente y el bloque pueda desencofrarse de forma segura, puedes retirar el imán del molde de acero y volver a utilizarlo. Para retirarlo, enrosca el perno suministrado en el imán. De este modo, el imán se separa del molde.

¿Qué más necesito para trasladar bloques de hormigón con anclajes de elevación?

Un sistema con anclajes de cabeza esférica embebidos necesita más elementos que los propios anclajes. Para incorporarlos al hormigón, se utilizan, entre otros componentes, un imán compatible y un manguito de goma. Para la elevación propiamente dicha, necesitas un gancho de elevación universal adecuado y una cadena de elevación conectados a un equipo o vehículo de elevación con capacidad suficiente. Comprueba siempre que las capacidades de carga de todos los componentes sean compatibles e inspecciona los equipos de elevación antes de usarlos para detectar desgaste o daños.
